石油化工行業過程氣體監測解決方案 石油化工行業過程氣體監測解決方案

石油化工行業過程氣體監測解決方案

01 背景概述

石油化工行業承載著國家能源安全與工業血脈的核心使命,2023年之后我國原油加工量均突破7億噸。在"雙碳"戰略與安全生產法升級的雙重驅動下,行業正經歷從規模擴張向高質量運營的深刻轉型。

在石油化工生產中,工藝氣體成分與流量的精準控制直接關乎企業核心效益。行業普遍具有裝置繁多、工況復雜、危險程度高等特點,氣體組分(如CH4、C2H2、C2H4、C2H6、O2、H2、CO2、H2S、NH3、N2、烴類等)的毫厘偏差可能引發催化劑中毒、反應器結焦等問題,導致非計劃停機檢修,單次事故損失可達百萬級;而流量計量誤差超±1%時,乙烯裂解、芳烴分離等關鍵工序的原料損耗將顯著增加,僅蒸汽消耗一項日均成本即攀升數千元。更嚴峻的是,可燃/有毒氣體監測盲區可能瞬間升級為燃爆事故,造成人員傷亡與產線停擺風險。行業用戶迫切需要兼具高精度與快速響應的氣體分析設備,通過實時數據聯動DCS系統優化反應條件、預警設備異常,在保障生產連續性的同時降低能耗物耗,實現安全管控與降本增效的雙重目標,并為工藝低碳化改造提供數據基礎。

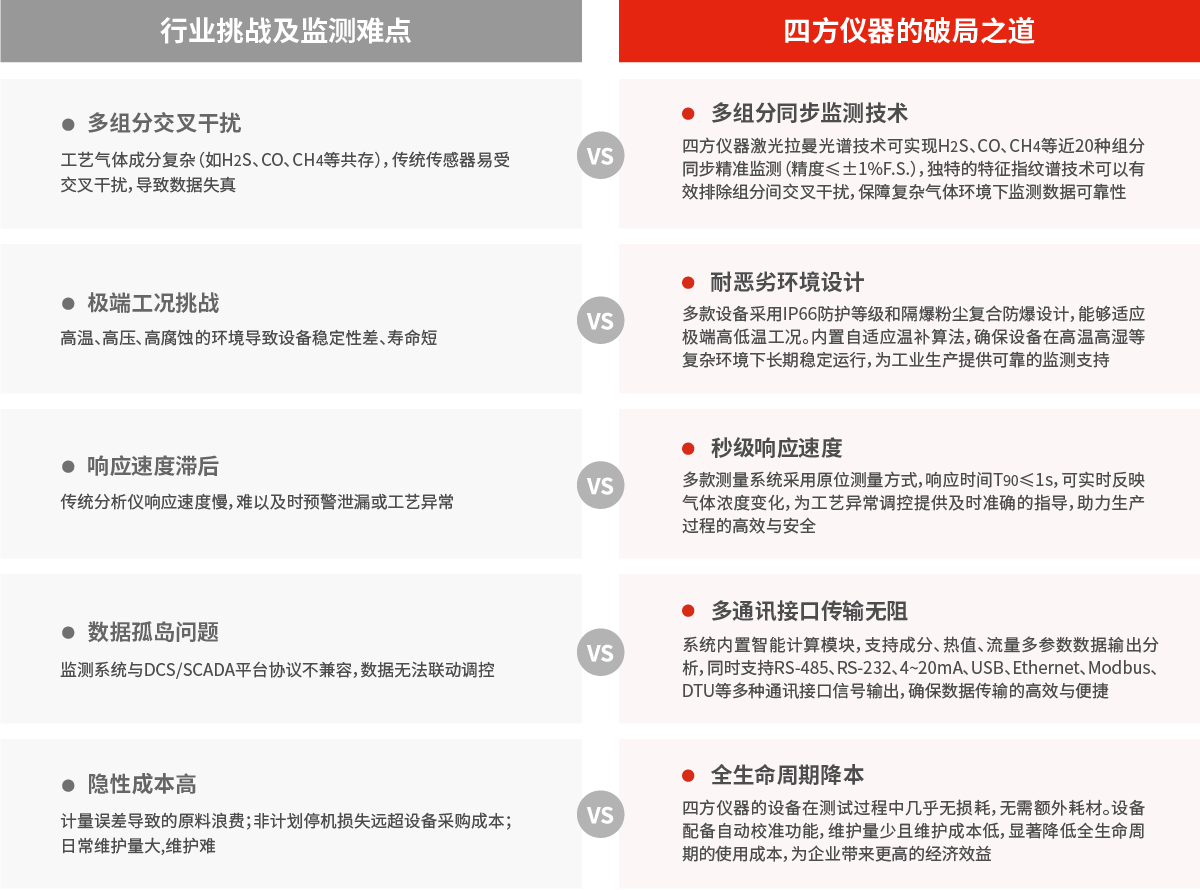

02 難點挑戰

在石油化工行業,氣體監測的細微偏差如同暗流——傳統設備的數據滯后、抗干擾弱、環境耐受性不足,讓生產波動與安全隱患始終蟄伏于毫厘之間。非計劃停機導致的單日百萬損失、流量計量偏差造成的萬噸級原料浪費、氣體泄漏觸發的連鎖事故,不斷侵蝕企業利潤與安全底線。四方儀器以“多組分 · 高精度 · 快響應 · 高穩定”四重革新破局,不僅解決數據盲區,更將監測價值錨定于停機率歸零、單耗成本銳減、產能彈性釋放的硬指標,重構過程氣體管控的行業基準。

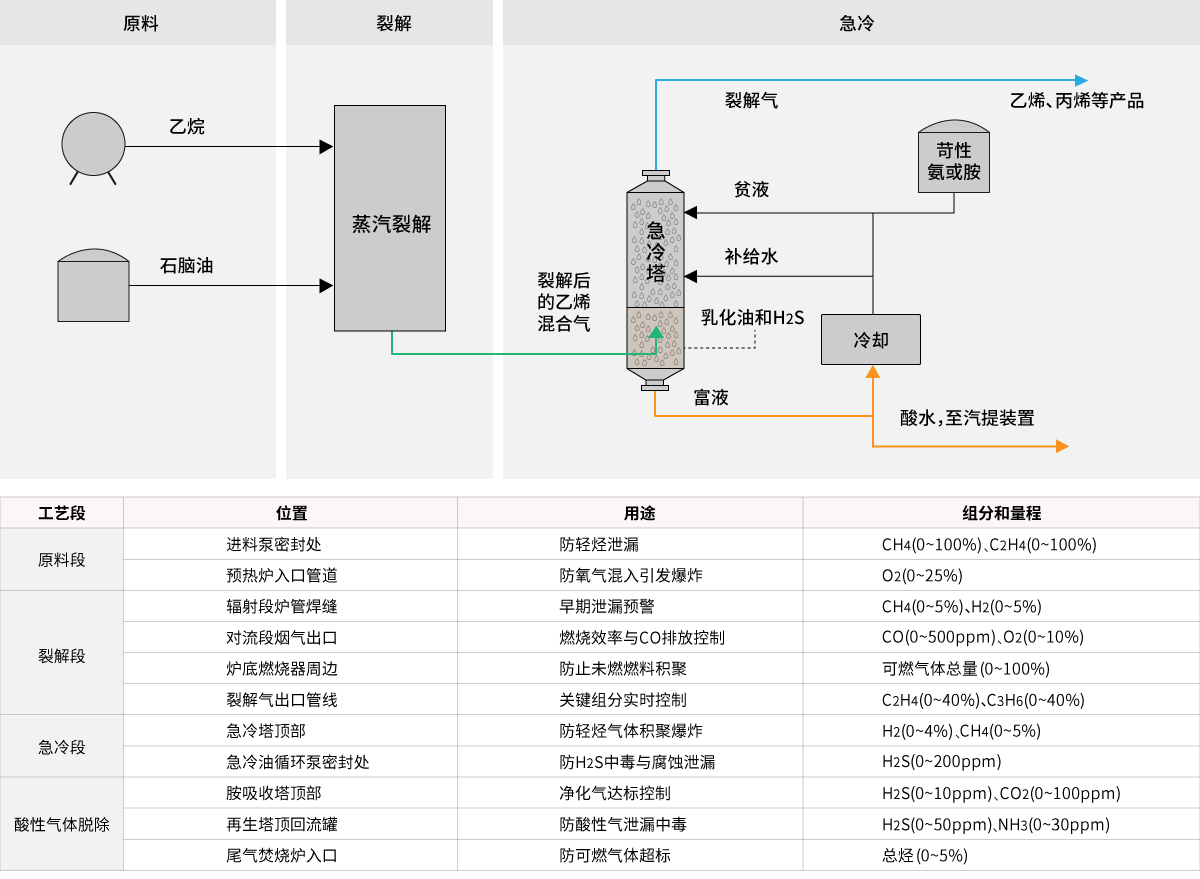

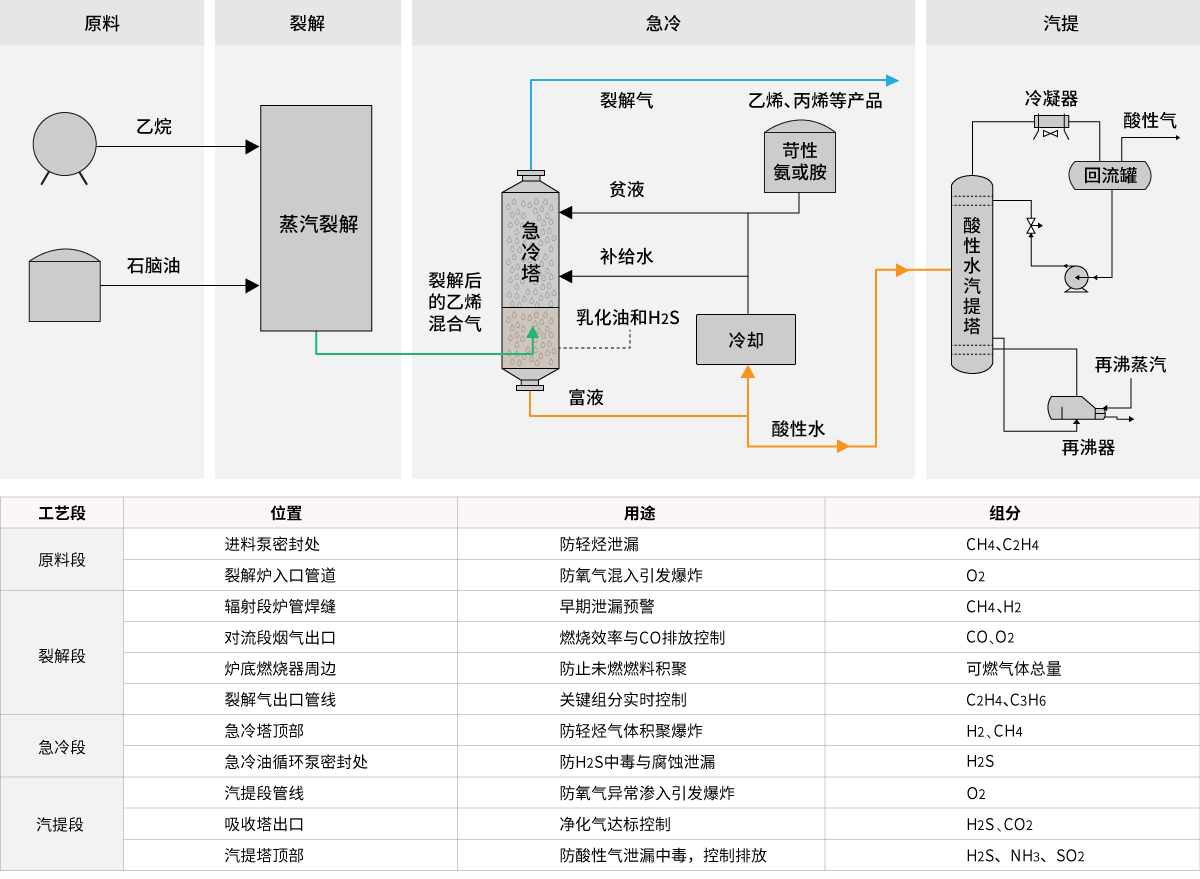

03 方案內容

乙烯裂解技術作為現代石油化工的核心與基石,能夠?qū)⒁簯B(tài)烴類在高溫高壓下轉化為高附加值烯烴與芳烴,這一過程是生產合成樹脂、高端纖維等關鍵材料的源頭環節。裂解裝置工藝作為全產業鏈的安全咽喉要道,其過程氣體的精準監測直接決定生產命脈。通過實時追蹤從800℃烈焰到-100℃深冷中的組分變化,不僅能優化裂解深度提升雙烯收率,更能提前阻斷氫氣燃爆、硫化氫中毒等致命風險,為萬億級石化產業的本質安全與低碳轉型構筑不可逾越的防線。

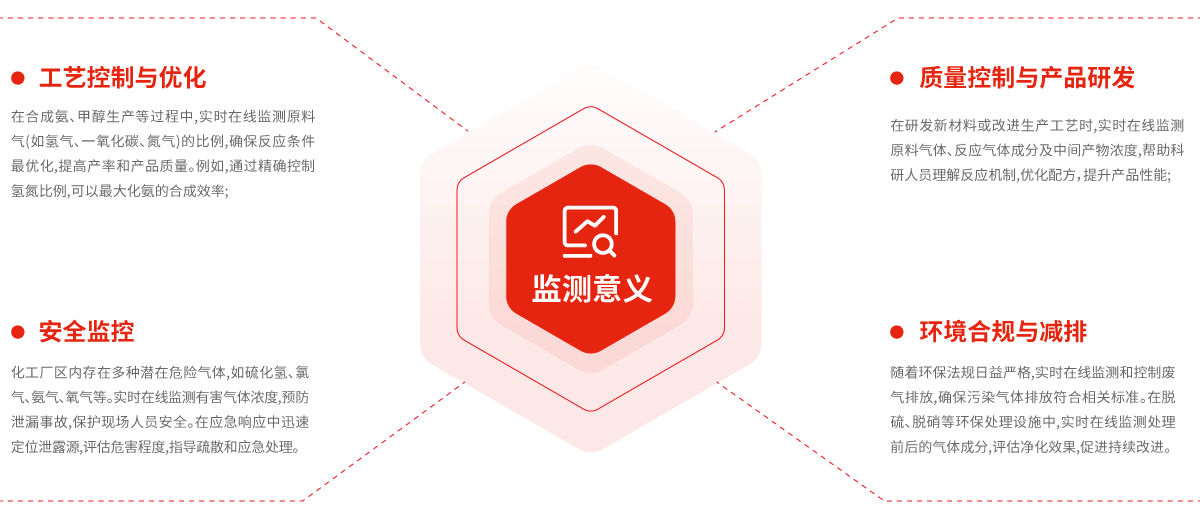

04 方案特點
實時監測,動態展示
經濟效益價值
優化生產,降低成本;提高產品質量和競爭力;減少設備維護成本
秒級響應,精準定位
產線設備價值
延長設備使用壽命;保障設備安全運行;優化設備運行效率
技術融合,多維分析
環境保護價值
減少污染廢氣排放;提升環境管理水平;推動綠色低碳發展
05 相關產品
原位激光拉曼光譜氣體分析儀 LRGA-3200EX
原位激光拉曼光譜氣體分析儀 LRGA-3200EX
LRGA-3200EX基于激光拉曼散射原理,通過對被測氣體的特征拉曼散射光譜進行增強、收集、處理和識別,實現對多類氣體同時進行定性及定量分析。系統用于原位安裝測量,可同時對近20種組分進行連續在線的無損氣體分析。系統配備拉曼采樣探頭,采用正壓防爆設計,安全耐用。秒級響應,無需長久等待。
原位激光過程氣體分析儀(對射式) GasTDL-3100
原位激光過程氣體分析儀(對射式) GasTDL-3100
GasTDL-3100原位激光過程氣體分析儀是基于可調諧半導體激光吸收光譜技術(TDLAS)的高性能光學分析儀器,采用對射式設計,可用于工業過程氣體控制;其響應時間快速,在原位式測量中一般以秒計算,避免采樣式測量帶來的時間延遲,可在線及時的反應被測氣體濃度。
紅外氣體分析儀(防爆型) Gasboard-3500
紅外氣體分析儀(防爆型) Gasboard-3500
Gasboard-3500紅外氣體分析儀(防爆型)采用自主知識產權的非分光紅外(NDIR)氣體分析技術及長壽命電化學傳感技術,可同時在線測量CO、CO2、CH4、C3H8、O2、H2S等氣體的體積濃度;儀器含前置預處理,能解決現場含水、含塵等惡劣工況應用。防爆設計,可滿足多領域易燃易爆場所氣體監測,保障工業現場安全。
激光拉曼光譜氣體分析儀 LRGA-6000
激光拉曼光譜氣體分析儀 LRGA-6000
LRGA-6000激光拉曼光譜氣體分析儀基于激光拉曼散射原理,通過對待測氣體的特征拉曼散射光譜進行增強、收集、處理和識別,并對含量進行定量計算,可同時對多種氣體進行在線和實時檢測。
抽取式激光氣體分析系統 GasTDL-3110
抽取式激光氣體分析系統 GasTDL-3110
系統針對樣氣中高粉塵的工況設計,由取樣探頭、預處理單元、控制單元、氣體分析單元四部分構成。系統采用可調諧半導體激光吸收光譜技術(TDLAS)對射式設計,可實時連續反應被測氣體濃度,有利于提高煤氣利用效率、節能降耗、保證工業現場的安全生產。
煤氣分析儀(便攜型) Gasboard-3100P
煤氣分析儀(便攜型) Gasboard-3100P
Gasboard-3100P煤氣分析儀(便攜型)采用自主知識產權的非分光紅外(NDIR)氣體分析技術,長壽命電化學傳感技術,及基于MEMS的熱導技術,可同時測量煤氣、生物燃氣的熱值,以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。
在線氣體分析系統 Gasboard-9021EX
在線氣體分析系統 Gasboard-9021EX
Gasboard-9021EX在線氣體分析系統針對樣氣含塵、含濕、含焦油的特定工況設計,由預處理單元、控制單元、氣體分析單元三部分構成;基于自主知識產權的非分光紅外(NDIR)氣體分析技術,可同時在線連續測量煤氣、生物燃氣的熱值,以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度和熱值計算;有利于提高煤氣利用效率、節能降耗、保障工業現場安全。
在線氣體分析系統 Gasboard-9031EX
在線氣體分析系統 Gasboard-9031EX
Gasboard-9031EX在線氣體分析系統針對樣氣中高粉塵工況設計,由采樣探頭、預處理單元、控制單元、氣體分析單元四部分構成。系統采用自主知識產權的非分光紅外(NDIR)氣體分析技術,可實時連續同時測量CO、CO2、CH4、H2、O2、C2H2、C2H4、CnHm等多組分氣體的體積濃度和熱值。應用于高爐煤氣、高轉煤氣、高焦煤氣、干熄焦循環氣電熱爐等工藝點的氣體在線監測,有利于提高煤氣利用效率、節能降耗、保證工業現場的安全生產。
激光拉曼光譜氣體分析儀 LRGA-3100
激光拉曼光譜氣體分析儀 LRGA-3100
LRGA-3100激光拉曼光譜氣體分析儀由四方儀器(四方光電全資子公司)自主研發,在國家重大科學儀器設備開發專項產品LRGA-6000基礎上,通過對光路與結構進行優化,大幅縮小了拉曼分析儀的整體尺寸,新一代產品更為小巧便攜。LRGA-3100基于激光拉曼散射原理,通過對待測氣體的特征拉曼散射光譜進行增強、收集、處理和識別,可對氣體成分進行定量計算,實現在線實時對多種類氣體進行定性及定量監測。秒級響應,無需長久等待。
原位激光過程氣體分析儀(單端式) GasTDL-3100
原位激光過程氣體分析儀(單端式) GasTDL-3100
GasTDL-3100原位激光過程氣體分析儀是基于可調諧半導體激光吸收光譜技術(TDLAS)的高性能光學分析儀器,無需采樣預處理系統,能夠在高溫、高粉塵、高腐蝕等惡劣的環境下進行原位氣體濃度測量。
煤氣分析儀(在線型) Gasboard-3100
煤氣分析儀(在線型) Gasboard-3100
Gasboard-3100煤氣分析儀(在線型)采用自主知識產權的非分光紅外(NDIR)氣體分析技術,長壽命電化學傳感技術,及基于MEMS的熱導技術,可同時在線測量煤氣、生物燃氣的熱值,以及CO、CO2、CH4、H2、O2、CnHm等氣體的體積濃度。
超聲流量計 UFM-7200-DN系列
超聲流量計 UFM-7200-DN系列
UFM-7200-DN系列產品由四方儀器自主研發,是一套專為城市燃氣分輸計量而設計的高性能智能流量計系列產品,主要用于氣體可燃氣質的流量累積計量。產品采用超聲波時差法測量介質流速,超低始動流量,具有極高的靈敏度和測量效率;擁有寬量程比,能夠在較大的流量范圍內完成準確測量,全面覆蓋城市管網。通過多聲道測量方式,可檢測流體的多個剖面,能有效消除渦流和非對稱流場對測量結果的影響,并提供必要的冗余能力,測量準確度等級為1.0級。
超聲波氣體流量計 BF-3000
超聲波氣體流量計 BF-3000
BF-3000超聲波氣體流量計采用超聲波氣體傳感技術,可用于大中小型沼氣工程站內流量計量,城市天然氣輸配計量和貿易計量等領域,并采集現場壓力和溫度。其獨有的甲烷濃度測量功能,可為沼氣工程站內流量計量、驗收、監督提供優化的測量方案。
超聲波氣體流量計 BF-3000B
超聲波氣體流量計 BF-3000B
BF-3000B超聲波氣體流量計對于高腐蝕、高濕度沼氣流量的測量,創新采用旁路式超聲波氣體流量測量技術,解決傳感器腐蝕、水分冷凝干擾、CO2干擾等測量難題。
紅外可燃氣體探測器(甲烷測定器) CJH-5
紅外可燃氣體探測器(甲烷測定器) CJH-5
CJH-5紅外可燃氣體探測器采用NDIR非分光紅外氣體分析技術,主要用于天然氣、煤層氣、垃圾填埋、污水處理、厭氧發酵等領域CH4氣體泄漏檢測報警。
有毒有害氣體檢測(報警)儀 CTD-01/CLD-01
有毒有害氣體檢測(報警)儀 CTD-01/CLD-01
CTD-01/CLD-01有毒有害氣體檢測(報警)儀采用ECD電化學技術,主要用于天然氣、煤層氣、垃圾填埋、污水處理、厭氧發酵等領域CO/H2S氣體泄漏檢測報警。
